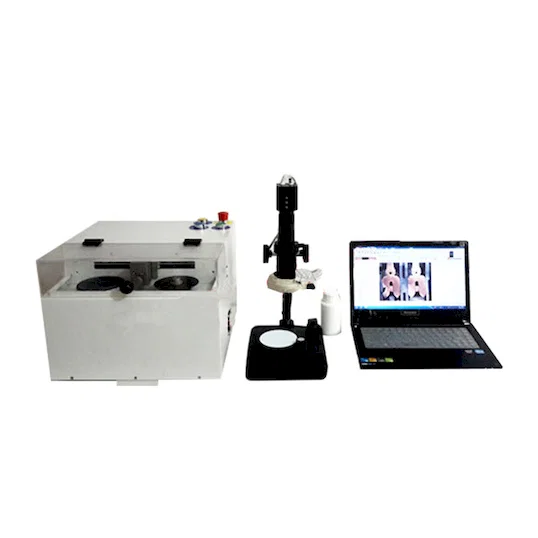

Bærbar Crimp Cross-Section Analyzer WPM-SES

Garanter overlegen crimpkvalitet med det ergonomiske og høyhastighets crimp-tverrsnittanalysesystemet

Introduksjon:

I Dagens produksjonslandskap, påliteligheten til kabeltråd-crimping Forbindelser er avgjørende for ytelse og sikkerhet for utallige produkter. Vi introduserer det avanserte crimp tverrsnittanalysesystemet, En omfattende og brukervennlig løsning designet for å styrke produsenter med rask og presis kvalitetskontroll. Dette systemet er konstruert for effektiv prøveforberedelse, høyoppløselig bildebehandling, og nøyaktig analyse, som gir viktige innsikter i kvaliteten på crimp og å sikre langsiktig integritet til ledningsnettene dine. Fra bil- og luftfartsindustri til elektronikk og videre, dette systemet er ditt Essensielt verktøy for å opprettholde de høyeste standardene for crimp Avslutningsekspertise.

Nøkkelfunksjoner og fordeler: Hastighet, presisjon og brukersentrert design

Dette Crimp Cross-Section-Analysis System er et nøye konstruert system løsning som kombinerer avansert teknologi med praktisk design, tilbyr en pakke med funksjoner designet for å effektivisere kvalitetskontrollen din Behandle og levere enestående nøyaktighet:

• Integrert kutting og sliping for rask prøveforberedelse: Kjernen i systemet er en integrert skjærings- og slipemodul. Denne avanserte enheten utfører begge de avgjørende prøveforberedelsestrinnene i en enkelt, sømløs operasjon, som betydelig akselererer arbeidsflyten og å sikre konsistente, høykvalitets tverrsnitt. Dette integrerte Tilnærmingen minimerer manuell håndtering og potensielle feil, noe som fører til flere Pålitelig analyse.

• Høyhastighetsanalyse: Resultater på under 5 minutter: Tid er avgjørende i produksjon. Dette systemet er designet for rask gjennomstrømning, i stand til å fullføre hele prosessering og analyse av et enkelt terminaltverrsnitt på 5 minutter. Denne eksepsjonelle hastigheten forbedrer effektiviteten til din Kvalitetsinspeksjonsprosess, som muliggjør raskere tilbakemelding, raskere problemer oppløsning, og økt produksjonskapasitet.

• Ergonomisk og modulær design for brukervennlighet: Brukerkomfort og brukervennlighet er viktige hensyn i utformingen av dette systemet. Det ergonomiske designet minimerer brukerens tretthet, mens den modulære kombinasjonen gir enkel tilgang og vedlikehold av komponenter. Dette er brukersentrert Tilnærming sikrer en smidigere og mer effektiv arbeidsflyt og reduserer Operatøropplæringstid.

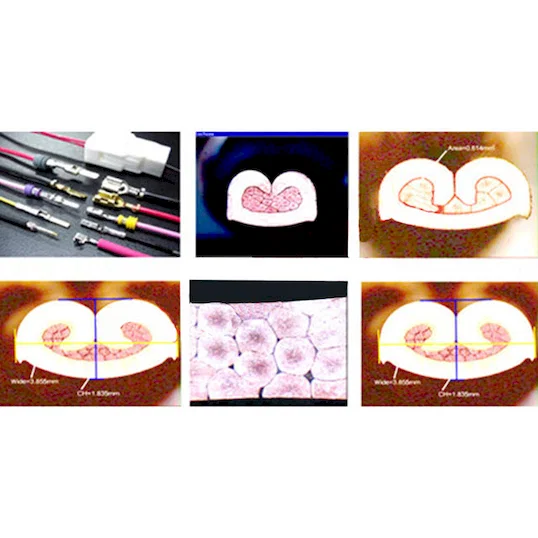

• Japan-importert høyoppløselig bildeopptakssystem for enestående klarhet: Opplev eksepsjonell bildekvalitet med det japansk-importerte høyoppløselige bildeopptakssystemet. Dette systemet fanger skarpe, detaljerte tverrsnittbilder, noe som muliggjør nøyaktig måling og analyse av selv de mest intrikate krympninger strukturer. Den overlegne bildeklarheten tillater presis evaluering av Kritiske crimp-parametere, som sikrer pålitelige kvalitetsvurderinger.

• Høyytelsesmikroskop med 3D-bildeegenskaper: Systemet inkluderer et høyytelsesmikroskop som ikke bare leverer ultrahøyoppløselig bilde, men også genererer oppreiste tredimensjonale romlige bilder. Denne avanserte funksjonaliteten gir en sterk stereoskopisk sans og klar bildebehandling med et bredt synsfelt. Dette 3D-perspektivet forbedrer den visuelle analysen av krimpstrukturer, noe som gir en mer omfattende forståelse av crimp-kvaliteten.

• Presis måling og arealberegning med spesialisert programvare: Utstyrt med spesialisert programvare, tillater dette systemet enkel og korrekt måling av lengde og areal. Det intuitive programvaregrensesnittet legger til rette for nøyaktig kvantitativ Analyse av crimp-parametere, som gir objektive data for kvalitet vurdering og prosessoptimalisering. Denne presise målingen Kapasitet sikrer konsekvent og pålitelig kvalitetskontroll.

• Robust kontrollsystem drevet av japansk Mitsubishi PLC: Kjernen i systemets automatisering og kontroll er en pålitelig japansk Mitsubishi PLC-kontroller (SBL). Denne bransjeledende kontrolleren sikrer stabil og presis drift av alle systemmoduler, som bidrar til den totale nøyaktigheten og pålitelighet i analyseprosessen.

• Bredt modulutskjæringsområde og justerbare hastigheter for allsidighet: Systemet tilbyr et modul-kuttområde på 0,13 til 6,00 mm2, og rommer et bredt utvalg av ledningsstørrelser som ofte brukes i ledningsproduksjon. Videre muliggjør justerbare rotasjons- og malehastigheter (2800 o/min), drevet av importerte tyske motorer, optimalisert prøveforberedelse for ulike materialer og terminaltyper. Kutthastigheten på 2 mm/sek sikrer effektiv prøvebehandling.

• Tyskimportert presisjonsskjærehjul for rene og holdbare kutt: Skjæremodulen benytter et høykvalitets skjærehjul (indre diameter 21,7 mm, OD 105 mm, tykkelse 0,5 mm) importert fra Tyskland. Dette delikate og holdbare bladet sikrer rene, presise kutt, minimerer deformasjon og å bevare integriteten til terminalens tverrsnitt for nøyaktighet Analyse.

• Presis Z-akse-tuning og X-akseforskyvning for optimalisert sampleposisjonering: Finjustering av prøveplassering med Z-aksens lett justerte område fra 0,00 til 5,00 mm og X-akse-skiftet drevet av en japansk Panasonic servomotor. Disse presise justeringene sikrer optimal prøvejustering for begge Kutting/sliping og bildediagnostikk, noe som bidrar til konsistent og nøyaktig resultater.

• Delvis elektrolyse for forbedret overflateklarhet: For utfordrende prøver inkluderer systemet delvis elektrolyse for formørkelse, som kan behandle områder opptil 6 mm2 med justerbare elektrolysetider på 5 til 30 sekunder. Denne funksjonen forbedrer overflateklarheten i tverrsnittet, forbedrer bildekvaliteten og analytisk nøyaktighet.

• Allsidig forstørrelse og observasjonsområde: Det optiske systemet tilbyr et bredt spekter av forstørrelsesalternativer (0,75x til 5,0x med 0,5 mm fast posisjonsforskyvningsteknologi for både Amplify og Tooth Pitch), noe som muliggjør detaljert observasjon av crimp-funksjoner i ulike skalaer. Observasjonsområdet strekker seg fra 1,2 til 8,2 mm (X-aksens retning), noe som gir en helhetlig oversikt over krympens tverrsnitt.

• Adjustable Ultra-Bright LED Illumination and XYZ Mobile Platform: Achieve optimal viewing conditions with an ultra-bright white LED light source with infinitely controllable intensity. The integrated XYZ-axis mobile platform with fine-tuning (range +/- 6 mm) allows for precise positioning and examination of different areas within the cross-section in three dimensions.

• Comprehensive Analysis Software and Data Recording: The system is bundled with Section-ms software and utilizes a Japanese industrial HD video system with a 3-megapixel camera and USB 2.0 connectivity for image capture and analysis. This integrated software suite provides a range of measurement tools, including enhanced measurement tools for compression ratios, certified for use in demanding industries like automotive, home appliances, and IT.

Tekniske spesifikasjoner:

Send oss ditt spørsmål om dette produktet

Produktnavn

Navn*

E-post*

Tlf

Innhold*

Kode (*) Refresh

Relaterte produkter

Bærbar Crimp Cross-Section Analyzer WPM-SES

Forespørsel nå

Dobbel Row Housing Tråd Color Tester WPM-8AB

Forespørsel nå

Tråd Kabelmatte USB Kabel Tester WPM-8681

Forespørsel nå

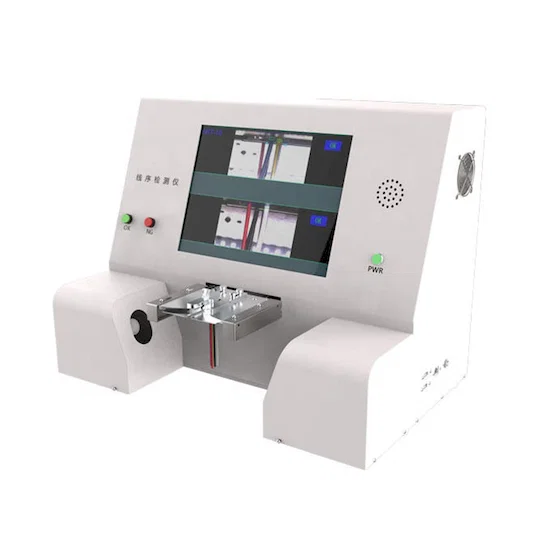

Dobbel Row Kontakt Kabelmatte Tester WPM-DC20

Forespørsel nå

Funksjon	Spesifikasjon
Kontrollsystem	Japanese Mitsubishi PLC controller - SBL
Module Cut Range	0.13 ~ 6.00 mm2
Rotate Speed (Cut & Grind)	2800 rpm (Imported motor from Germany)
Cut Speed	2 mm / sec
Cut Wheel	Inner Diameter: 21.7 mm, OD: 105 mm, Thickness: 0.5 mm (Germany Imported)
Module Grind Speed	2800 rpm (Imported motor from Germany)
Z-axis Tuning Range	0.00 ~ 5.00 mm
Sandpaper OD	100 mm
X-axis Shift	Japanese Panasonic servo motor
Eclipse Electrolysis Area	Up to 6 mm2
Electrolysis Time	5 ~ 30 sec
Picture Ingestion	High quality, low distortion optical instrument with 10x eyepiece
Amplify Multiple	0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x, 5.0x (0.5 stuck position shift technology)
Tooth Pitch Multiple	0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x, 5.0x (0.5 stuck position shift technology)
Observation Range	1.2 ~ 8.2 mm (X-axis direction)
Light Source	Ultra-bright white LED, infinitely controllable
